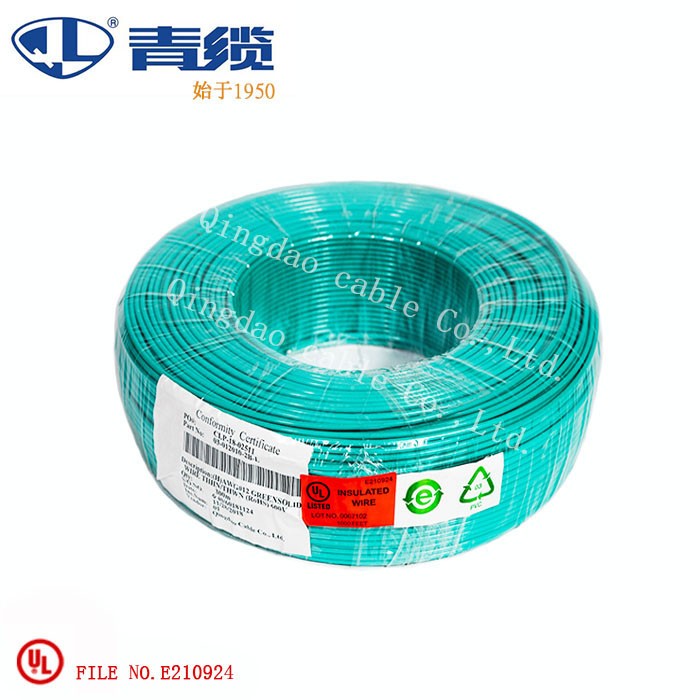

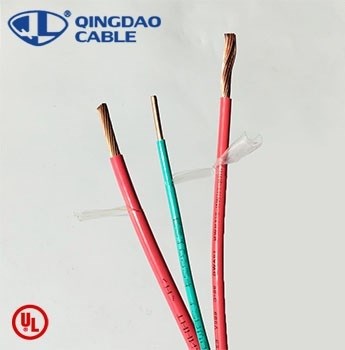

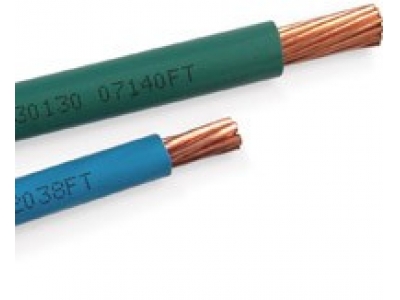

尼龍護套電線電纜
（UL認證E210924 ，E246599）
型號及額定工作溫度
型號 | THHN | THWN | THWN-2 | TFN | TFFN |
工作條件 | 90℃ 干 | 75℃ 干或濕 | 90℃ 干或濕 | 90℃干或濕 | 90℃ 干或濕 |
主要用途及使用特性
THHN,THWN-2,TFFN尼龍護套電線電纜比普通的PVC絕緣電線電纜具有更優良的電氣和物理性能：
THHN,THWN-2,TFFN尼龍護套電線電纜具有較好的耐熱性，在高溫下運行失重小的特點，可以提高電線瞬時抗熱過載能力，可減緩或降低PVC組份的逸出或遷移。
THHN,THWN-2, TFFN尼龍護套電線電纜具有耐腐性和自潤滑性及耐油的特點。
與同截面的PVC絕緣電線電纜相比，尼龍護套電線電纜具有外徑小、重量輕、靜磨擦系數小和耐腐蝕等特點，可提高敷設中的安全性和適用性。
尼龍護套線額定工作電壓450/750V, 廣泛應用于家用電器、航空航天系統、建筑和照明,。
THHN,TFFN尼龍護套電線電纜的長期工作溫度為90℃或75℃，敷設的溫度不低于0℃，彎曲半徑應不小于電纜外徑的4倍。
執行標準
UL83, UL62
結構規格及尺寸
| 標稱截面(AWG) | 絕緣厚度 | 尼龍護套厚度 | 標稱截面(AWG) | 絕緣厚度 | 尼龍護套厚度 |
| 18 | 0.38 | 0.10 | 9－5 | 0.76 | 0.13 |
| 16 | 0.38 | 0.10 | 4－2 | 1.02 | 0.15 |
| 14 | 0.38 | 0.10 | 1－4/0 | 1.27 | 0.18 |
| 12 | 0.38 | 0.10 | 213－500kcmil | 1.52 | 0.20 |
| 11-10 | 0.51 | 0.10 | 501-1000kcmil | 1.78 | 0.23 |
主要技術性能
試驗名稱 | 試驗要求 | 實測結果 | 試驗標準 |
燃燒試驗 | 通過 | 通過 | UL 1581 |
浸水絕緣電阻試驗 | 通過 | 通過 | UL 1581 |
卷繞和低溫彎曲試驗 | 無開裂 | 無開裂 | UL 1581 |
耐油性能試驗 | 通過 | 通過 | UL 1581 |
交貨方式
THHN,TFFN尼龍護套電線電纜成圈交貨，單位長度為100m。允許其中有不少于10m的短段，其數量不超過整體的10％，也可以和用戶協商后按用戶要求交貨。
